Lampes V1 V2 etc tubes Layout et fonction

Lampes V1 ?  V2  ?  déphaseur etc ? C'est laquelle ?

- V1 est la plus près de jack d'entrée guitare par convention.

- V2 V3 etc

la déphaseuse est la plus proche des lampes de puissance.





Mais dans certains amplis ce n'est pas le cas (Ampli Orange par ex) et il faut le schéma pour bien comprendre leur rôle.

Demandez moi la position des lampes pour votre ampli et je l'ajouterai.



(Cliquez sur les images pour agrandir le schéma et arrêter le défilé .)

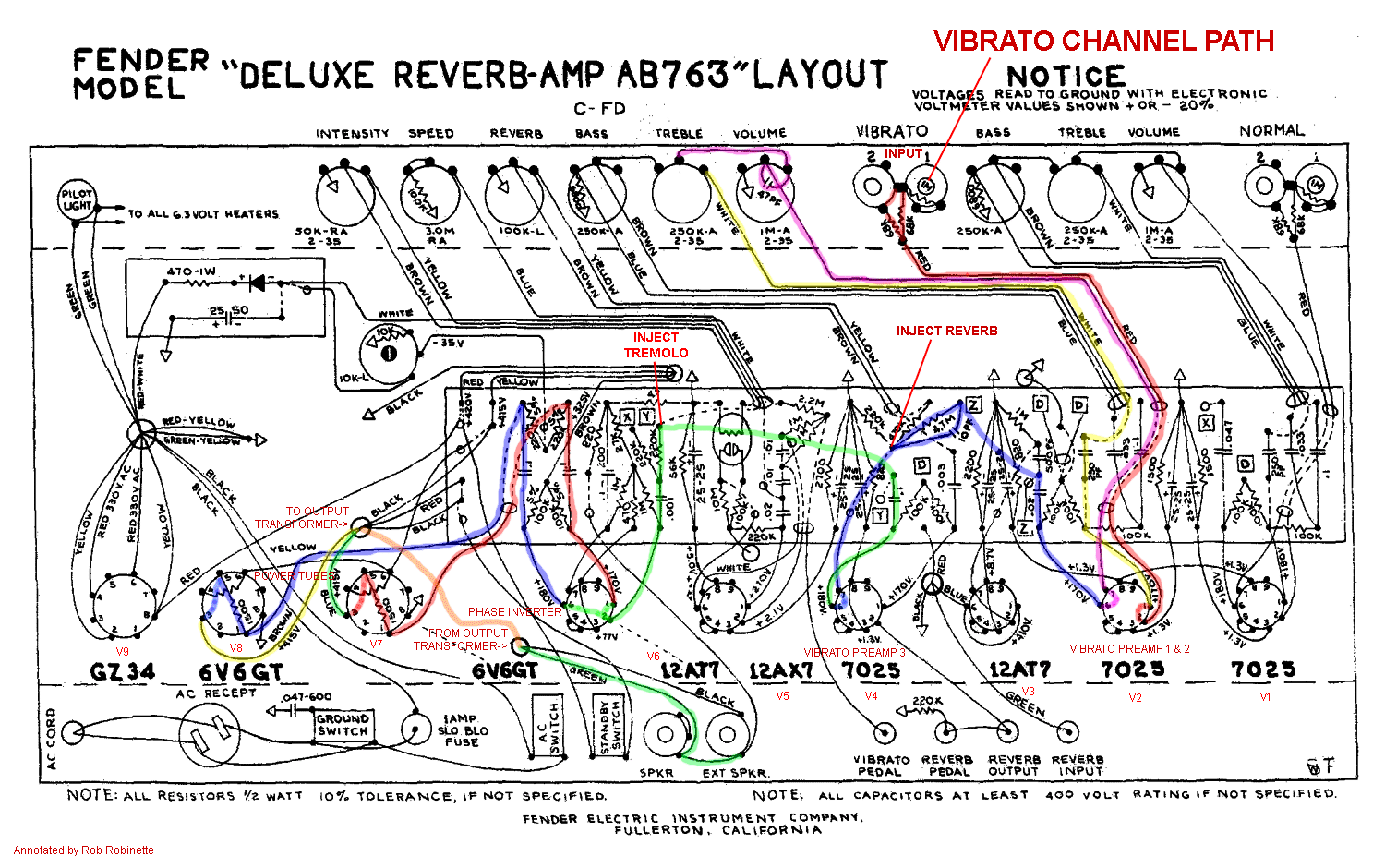

Fender

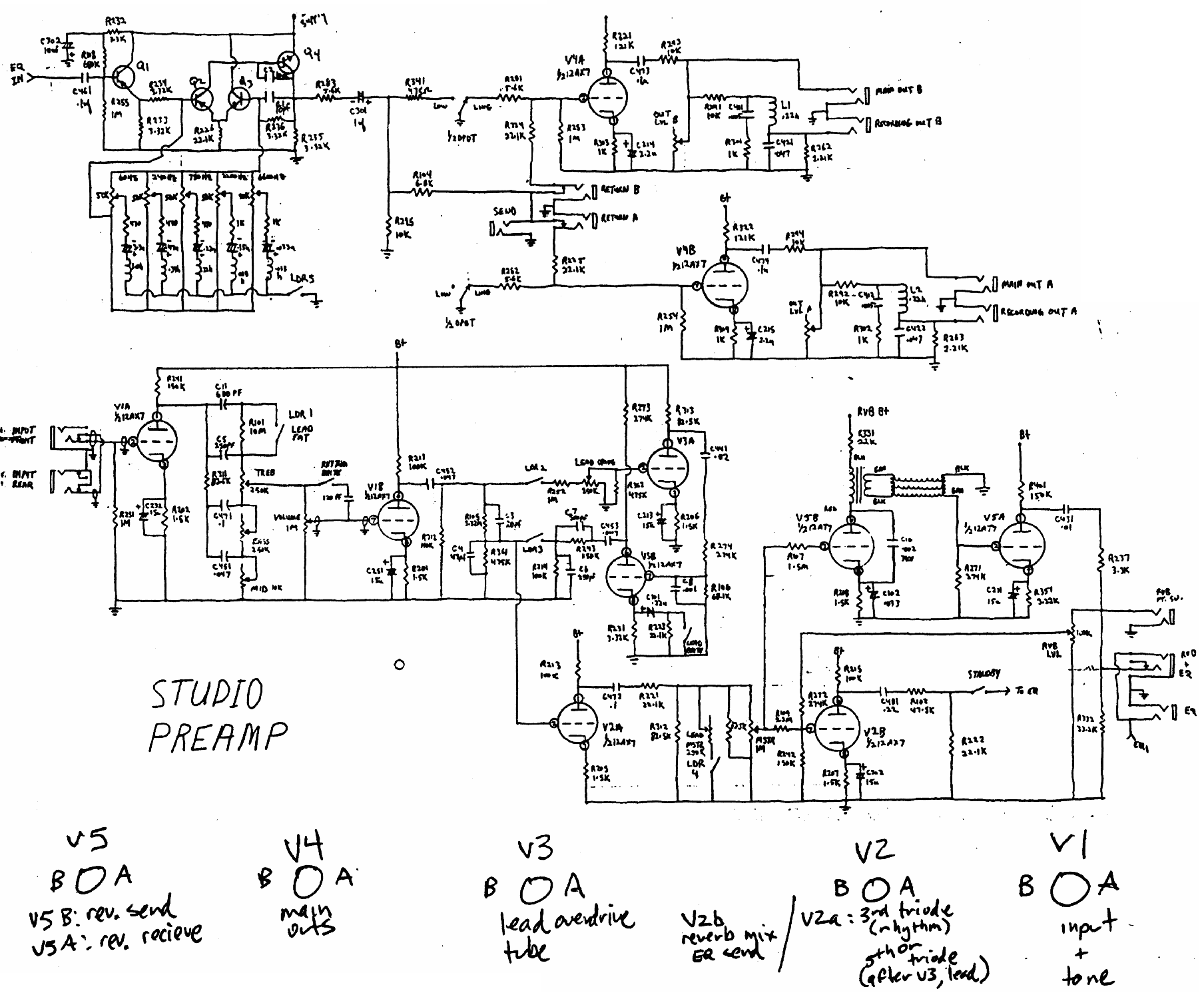

Mesa boogie

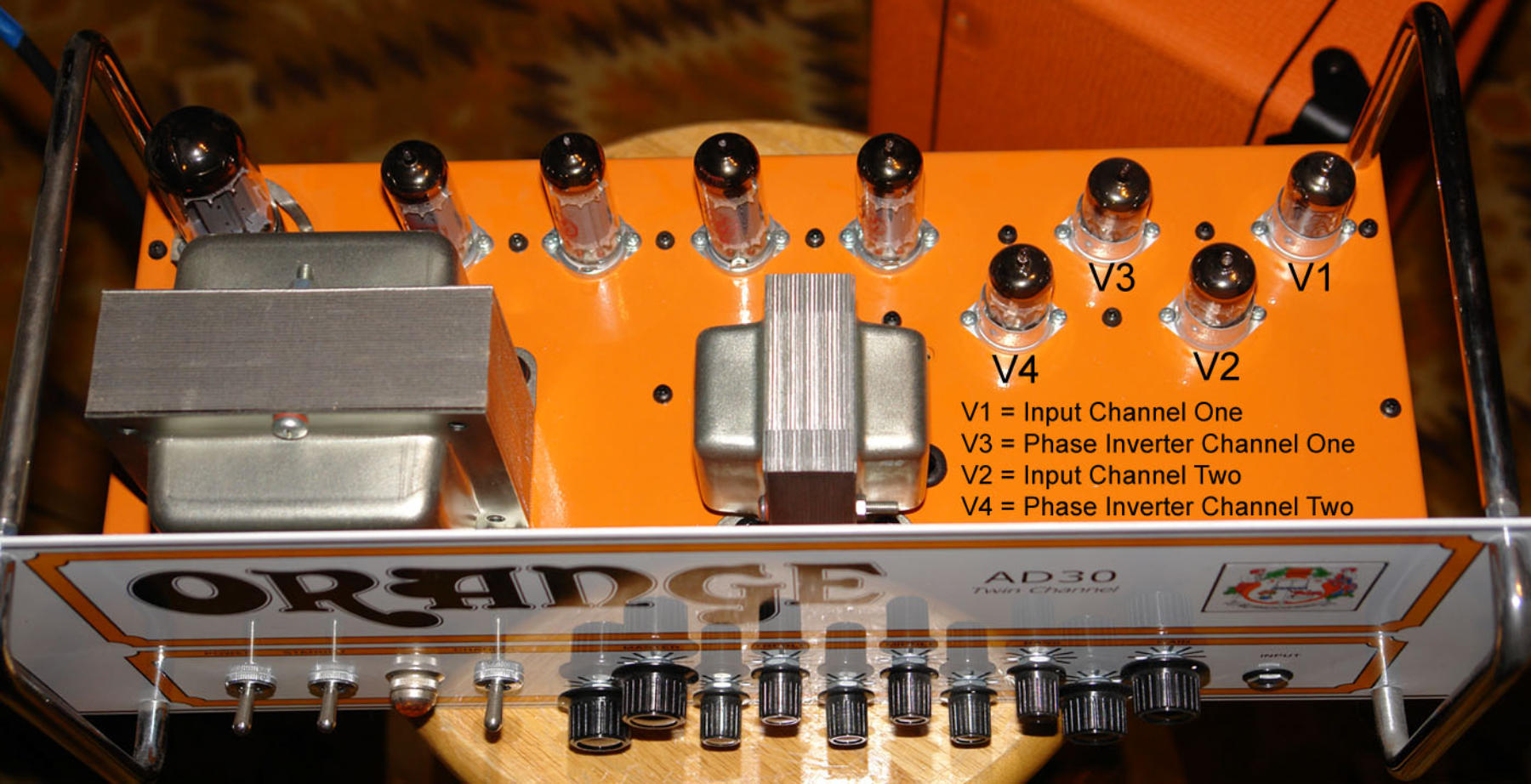

Orange (c'est moins évident) :

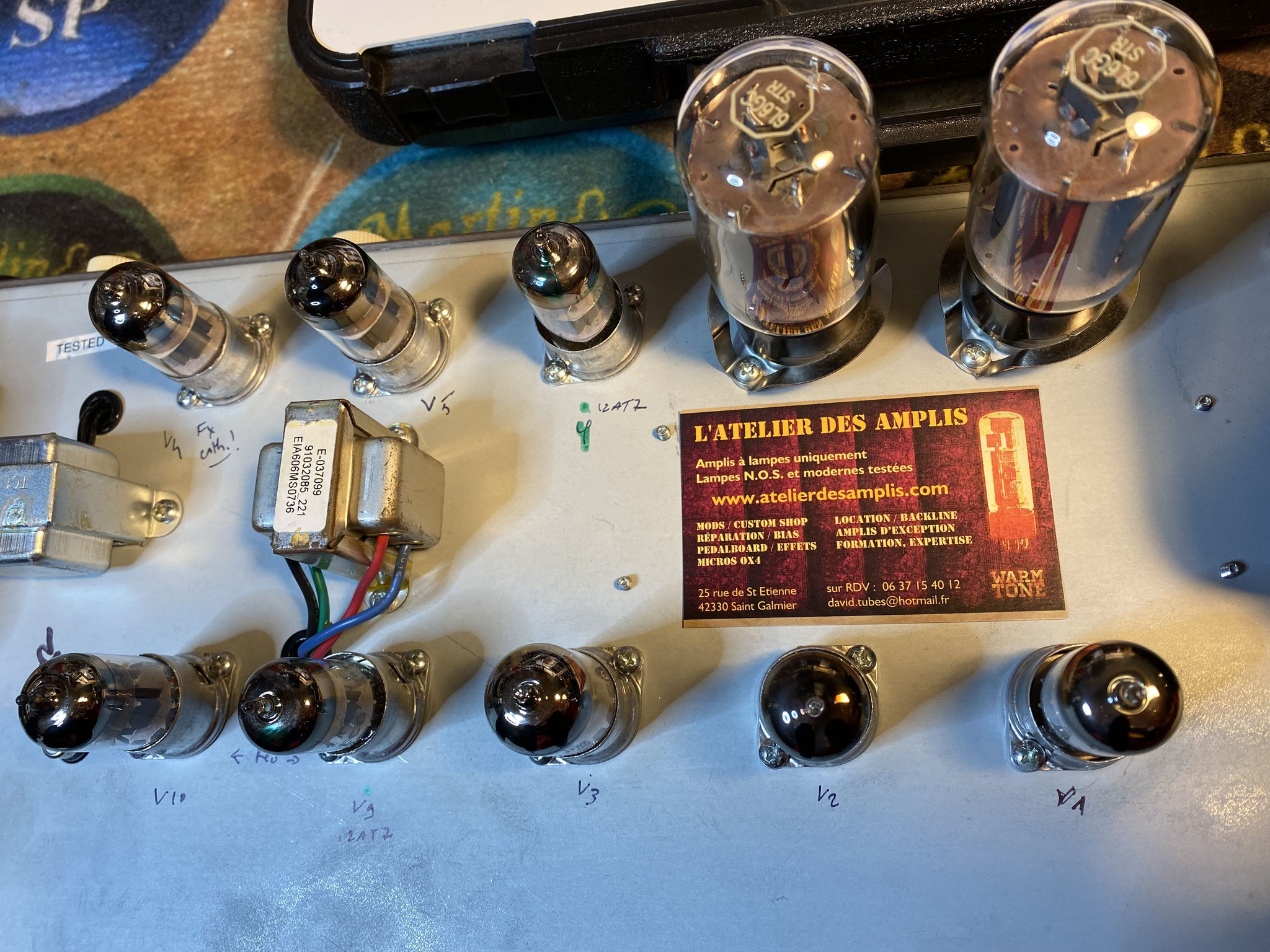

Vox  (Attention c'est compliqué pour les VOX !)

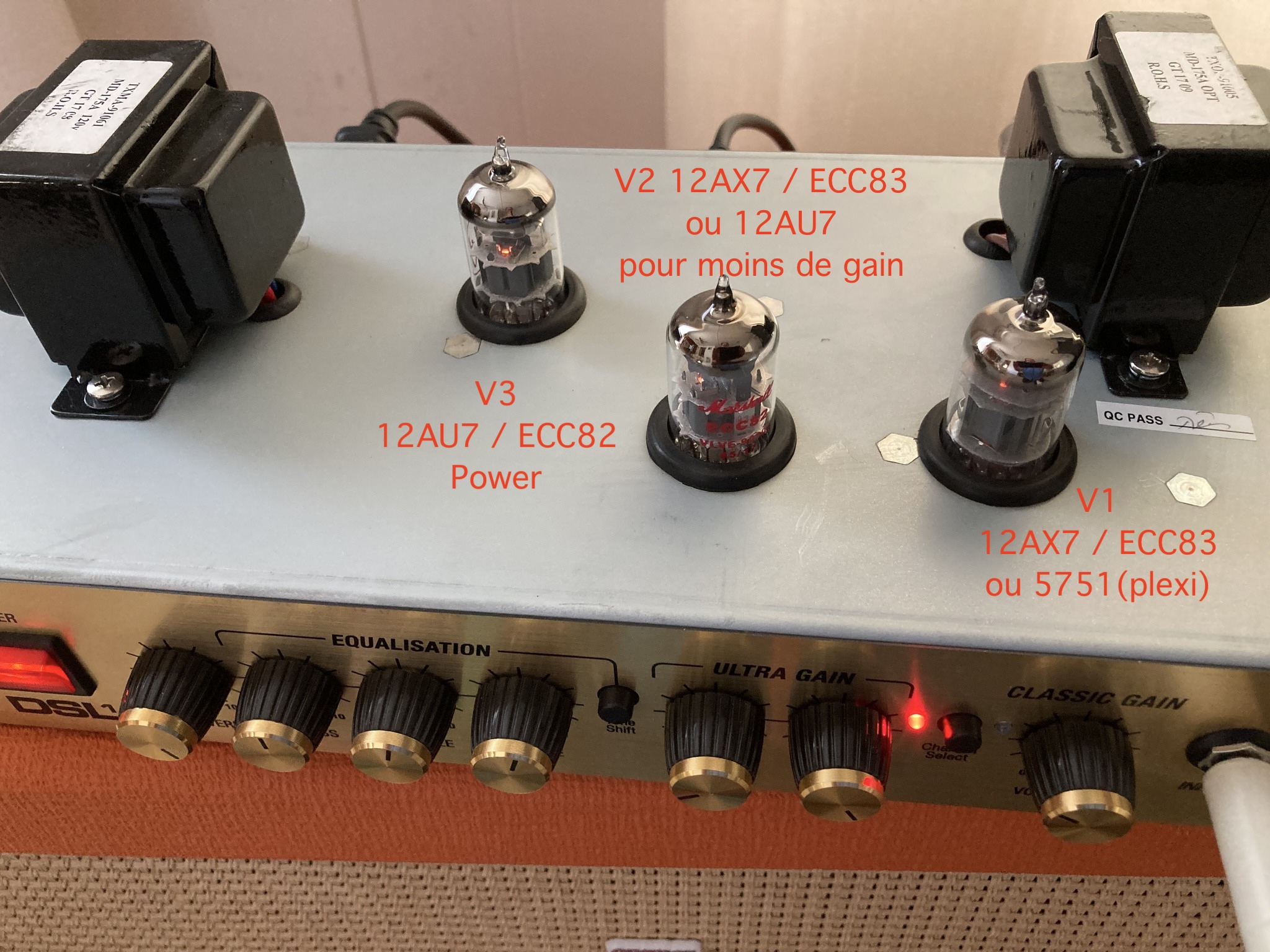

Marshall c'est souvent plus simple, pas toujours ...
